INSTALLATION DES POSTES AN/VRC 16, 17 ou 18

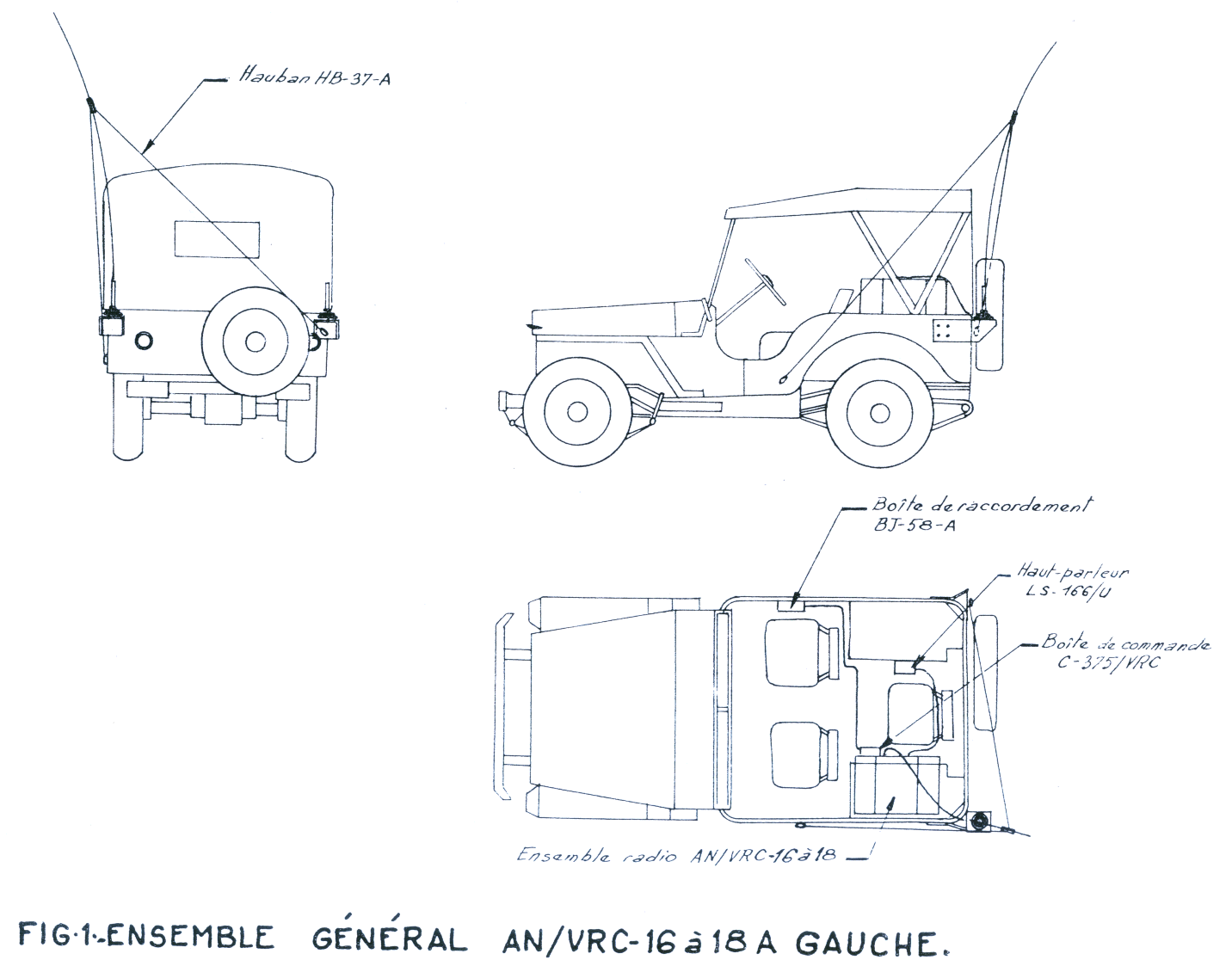

Cet exemple concerne le montage sur la M201 Radio des postes AN/VRC 16, 17 ou 18 et est extrait du MAT6039 (chapitre 4, approuvé le 3 janvier 1963). Cette installation (cf. schéma de montage général) peut se faire indifféremment d’un côté ou de l’autre selon les besoins de l’utilisateur. Nous retiendrons ci-dessous l’exemple du montage à gauche.

Chapitre 432 : marche à suivre pour l’installation

a) ouvrir le robinet de batterie.

b) fixer le « support d’embase d’antenne » MP-50 à l’arrière du véhicule après avoir déposé et récupérer « l’anneau pour hauban » n° 200 473 avec écrou et rondelle sur le goujon du support de MP-50.

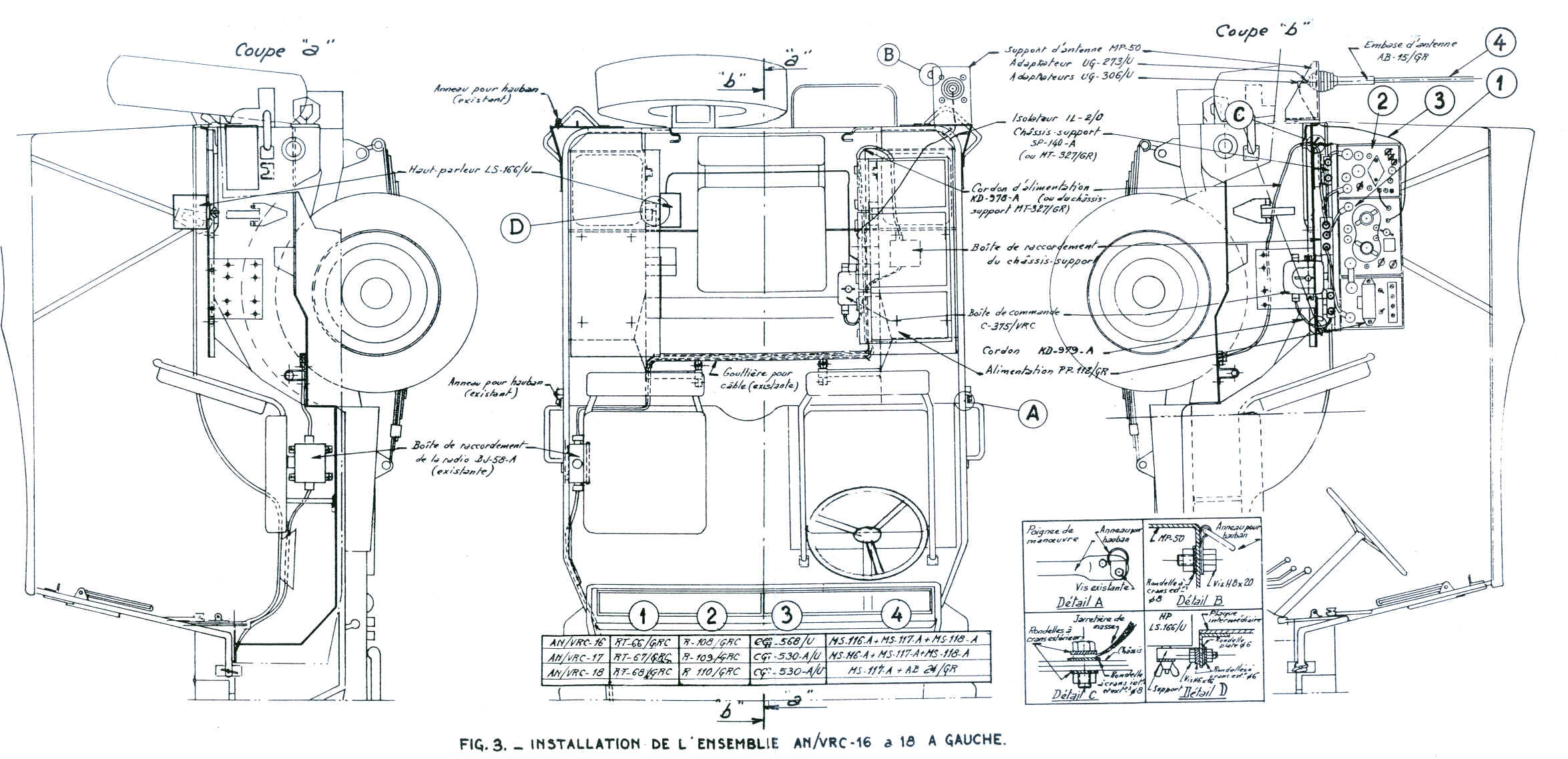

c) Fixer l’anneau pour hauban sur le MP-50 (figure3 - détail B) en utilisant l’écrou et la rondelle récupérés à l’opération précédente et une vis H8x20.

d) Démonter la « plaque intermédiaire » du véhicule.

e) Brancher le « cordon d’alimentation » KD-978-A entre le châssis-support SP-140-A (suivant le schéma gravé à l’intérieur de la boîte de raccordement du châssis-support).

f) Brancher le « cordon pour boîte C-375/VRC » KD-979-A entre le châssis-support SP-140-A (ou MT-327/GR) et la boîte de commande C-375/VRC.

g) Fixer le châssis-support SP-140-A (ou MT-327/GR) sur la plaque intermédiaire en utilisant les trous 12, 14, 20 ,23, 31, 32, 41, 44 et en ayant soin de fixer en même temps les jarretières de masse (figure3 - détail C).

h) Monter le support du haut-parleur LS-166/U à l’aide la visserie prévue à cet effet en utilisant les trous 51 et 52 de la plaque intermédiaire.

i) Remonter la plaque intermédiaire sur le véhicule.

j) Fixer la boîte de commande CR-375/VRC sur le côté de la plaque intermédiaire (en haut de la plaque latérale) en utilisant les trous 54 et 55 et remplaçant les vis existantes par des vis H8 x 40.

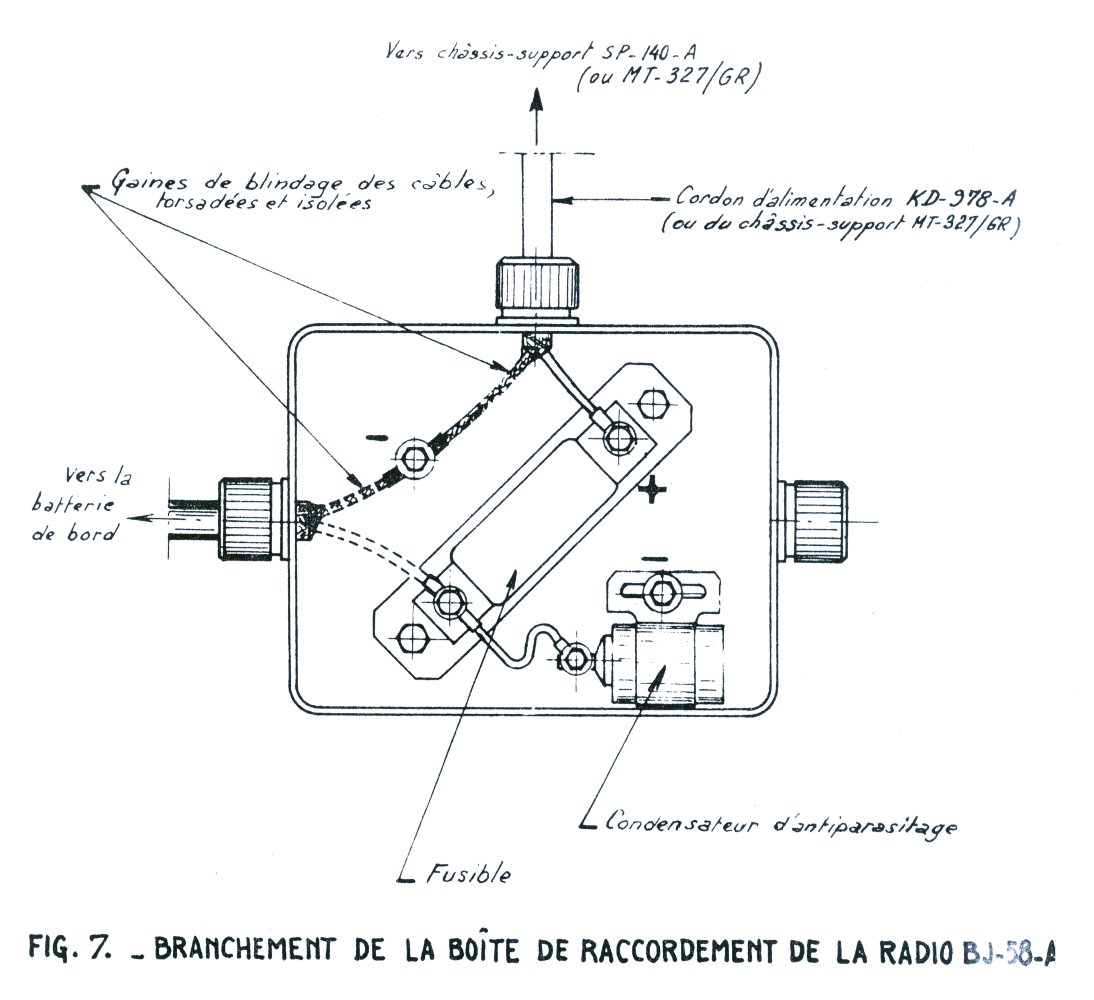

k) Brancher le « cordon d’alimentation » KD-978-A à la boîte de raccordement de la radio BJ-58-A suivant la figure 7.

l) Fixer le cordon d’alimentation KD-978-A par l’intermédiaire de la « gouttière pour câbles ».

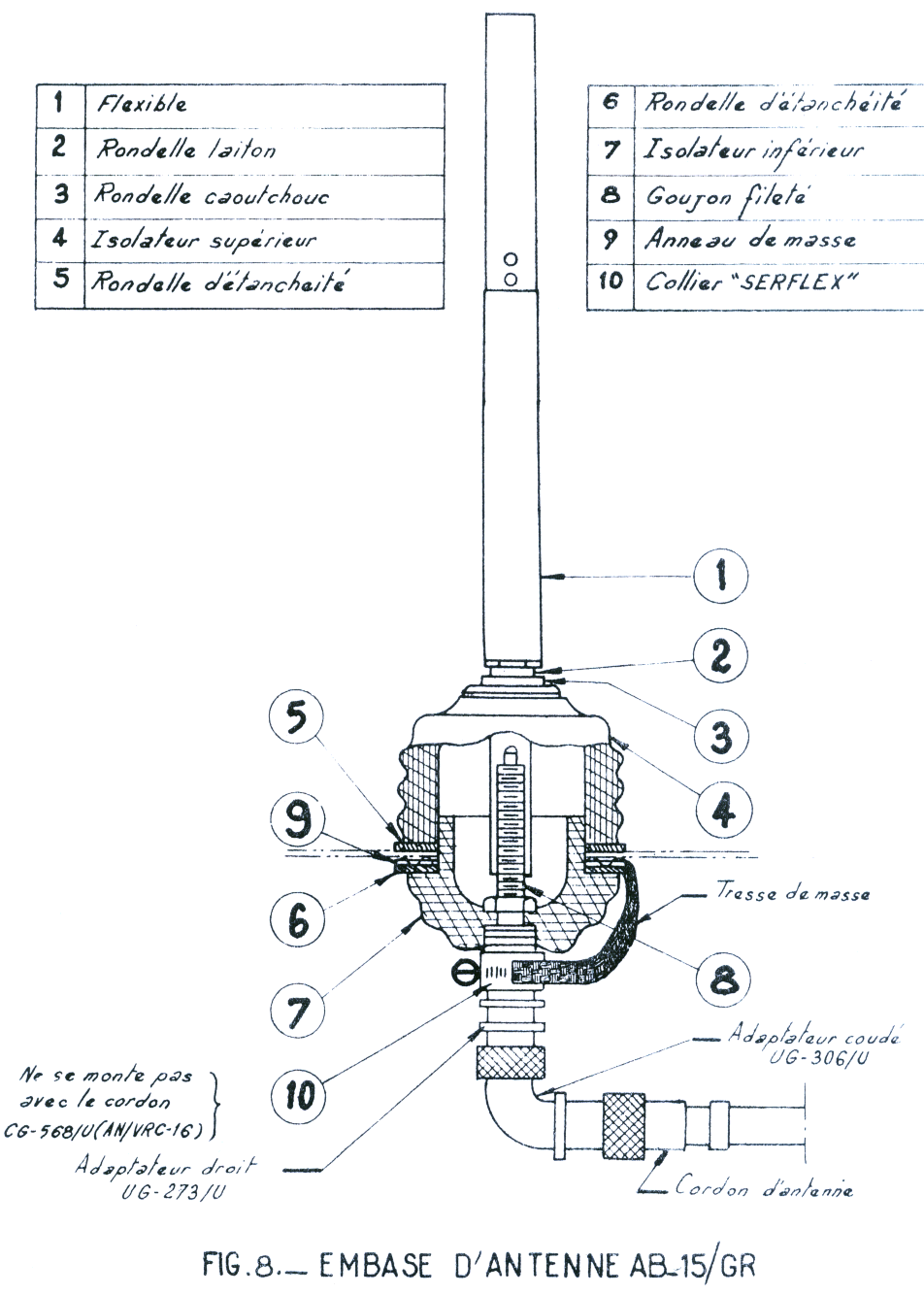

m) Fixer l’embase d’antenne AB-15/GR (figure 8), équipée des adaptateurs UG-273/U et UG-306/U, sur le support d’embase d’antenne MP-50.

n) Monter les postes et les accessoires d’exploitation et en particulier :

- fixer le haut-parleur LS-166/U sur son support ;

- passer le cordon d’antenne dans l’isolateur IL-2/U ;

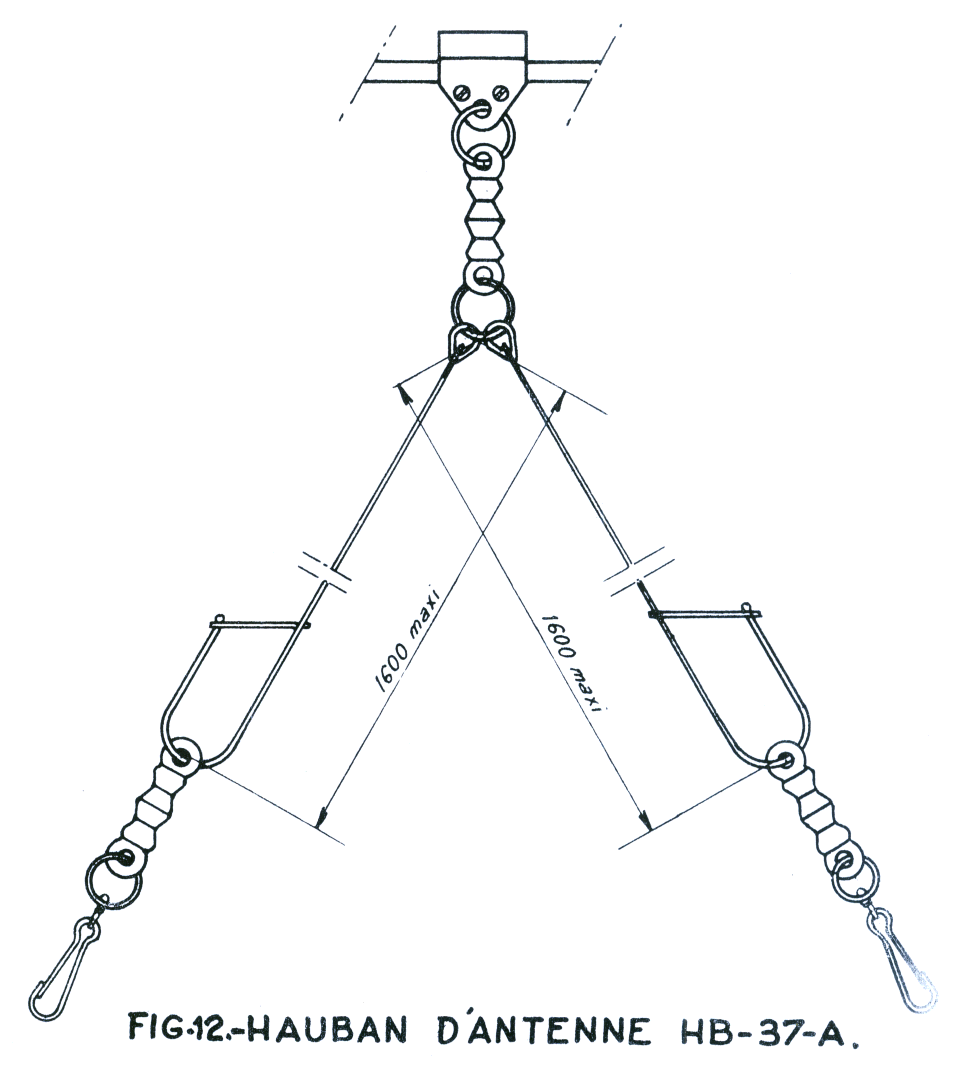

- fixer le hauban d’antenne HB-37-A (figure 12) sur l’antenne fouet (trois brins) puis accrocher les tirants aux anneaux pour haubans n° 200 743.

o) fermer le robinet de batterie.

Sur le fonctionnement des postes AN/VRC – 16, 17 ou 18, voir le TM11-611 (Radio Sets AN/VRC 16, 17, 18, TM11-611, May 1951).
