m201 24v equipée radio

Exemple d’emploi : le réseau radio de la CEB

Merci à Emile PROTZ pour ses infos sur les transmissions Radios et sa superbe reconstitution

de la M201 du commandant de compagnie de la CEB3 vers 1975.

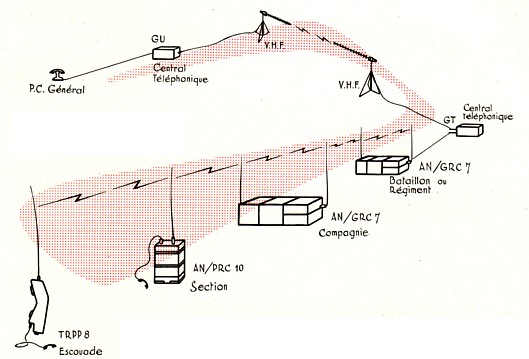

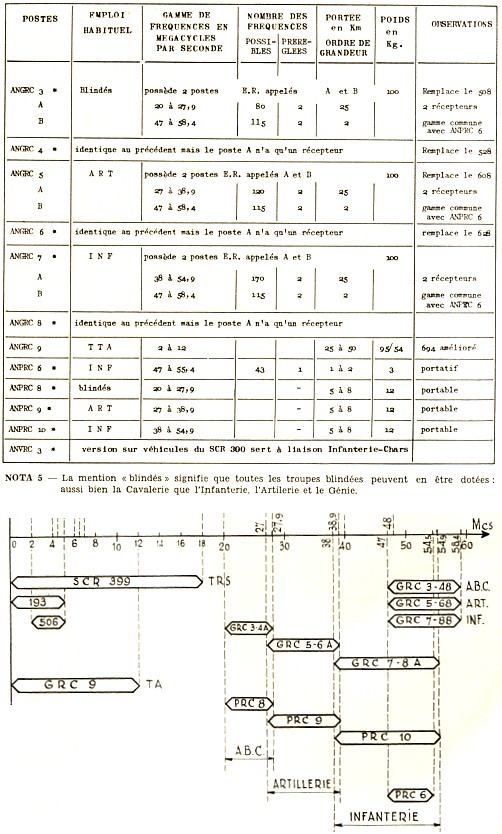

Pour que 2 postes puissent correspondre, il faut d’abord qu'ils aient une gomme de fréquences communes, puis ensuite qu'à l’intérieur de cette gamme, ils soient réglés sur la même fréquence. Pour des raisons de fluidité des communications et d’encombrement du réseau, des gammes de fréquence et différents types d’appareils radios sont attribués aux différentes unités selon leur emploi (artillerie – ART, blindés, infanterie – INF voire toutes armes – TTA. Voir illustration sur ces documents du Génie de 1957). Par combinaison de moyens hertziens et filaires, les transmissions sont assurées de l’échelon élémentaire (la jeep de patrouille dans le cas de la CEB) jusqu’à l’état-major de Brigade (Voir illustration sur ce document du Génie de 1960 pour une unité d’infanterie). L’exemple ci-dessous illustre cette brève description au niveau d’une Compagnie d’Eclairage de Brigade.

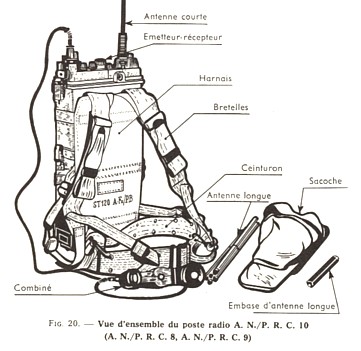

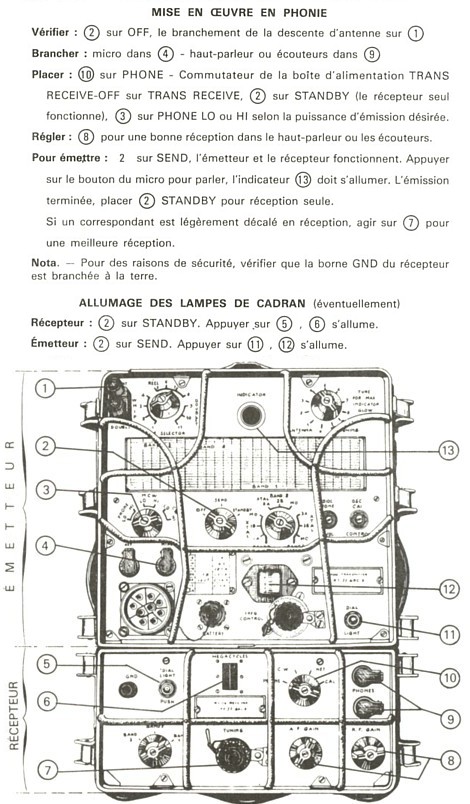

L’organigramme Radio ci-contre est tiré du règlement de manœuvre de la Compagnie d’Eclairage de Brigade (INF203 – 1964). Le TRPP8 (AN/PRC6) est un poste émetteur-récepteur de faible puissance destiné aux communications à courte distance, essentiellement entre les jeeps d’une patrouille. Il peut communiquer avec les AN/PRC10 et AN/VRC10 mais pas avec l’AN/GRC9. L’AN/PRC10 et l’AN/VRC10 sont employés par la Section pour ses liaisons intérieures (Chef de section / chefs de patrouilles). Le PRC10 est portable et peut être utilisé en dehors du véhicule ce qui n’est pas le cas du VRC10. L’AN/GRC9 assure les liaisons à plus longue distance entre le commandant de la CEB et ses chefs de section compte tenu de la faible portée des PRC10 et VRC10.

Principales caractéristiques des postes utilisés par la CEB

Poste	Puissance (watts)	Portée (km)	Masse (kg)	Alimentation	Gamme de fréquence (Mhz)
TRPP8 (AN/PRC6)	0,25	2	3,2	Pile	47 à 55,4 (FM)
AN/PRC10	1	20	11,5	Pile (à terre) ou batterie 24V	38 à 54,9 (FM)
AN/VRC10	2-16	20	46	Batterie	38 à 54,9 (FM)
AN/GRC9	Graphie : 15 Phonie : 7	20 à 40	95 (sur véhicule)	Pile (à terre) ou batterie 24V	2 à 12 (AM)

A comparer avec le réseau Radio des sections MILAN embarquée (source aide-mémoire de l’officier d’infanterie - édition 1990) dont le schéma reste identique avec des radios plus récentes TR-VP13, TR-VP213 et TR-PP11.

◄

█

▲
